Wat doet een hybride omvormer?
Zonnepanelen en batterijen werken met gelijkstroom, je huis en het net met wisselstroom. Een omvormer zet het een om in het ander. Een gewone zonnepanelen-omvormer doet dat in één richting: van de panelen naar je huis. Een hybride omvormer doet meer. Hij neemt zonnestroom op, laadt daarmee de batterij, haalt stroom uit de batterij als je huis die nodig heeft, en kan de batterij ook uit het net laden.
Daarnaast regelt hij de noodstroom: valt het net weg, dan voedt hij een aparte noodstroomgroep uit de batterij. Bij het wandmodel en de stapelbatterij hangt de hybride omvormer los aan de wand, naast of boven de batterij. Bij de All-in-One zit hij in de kast ingebouwd.
Twee series: 1-fase en 3-fase

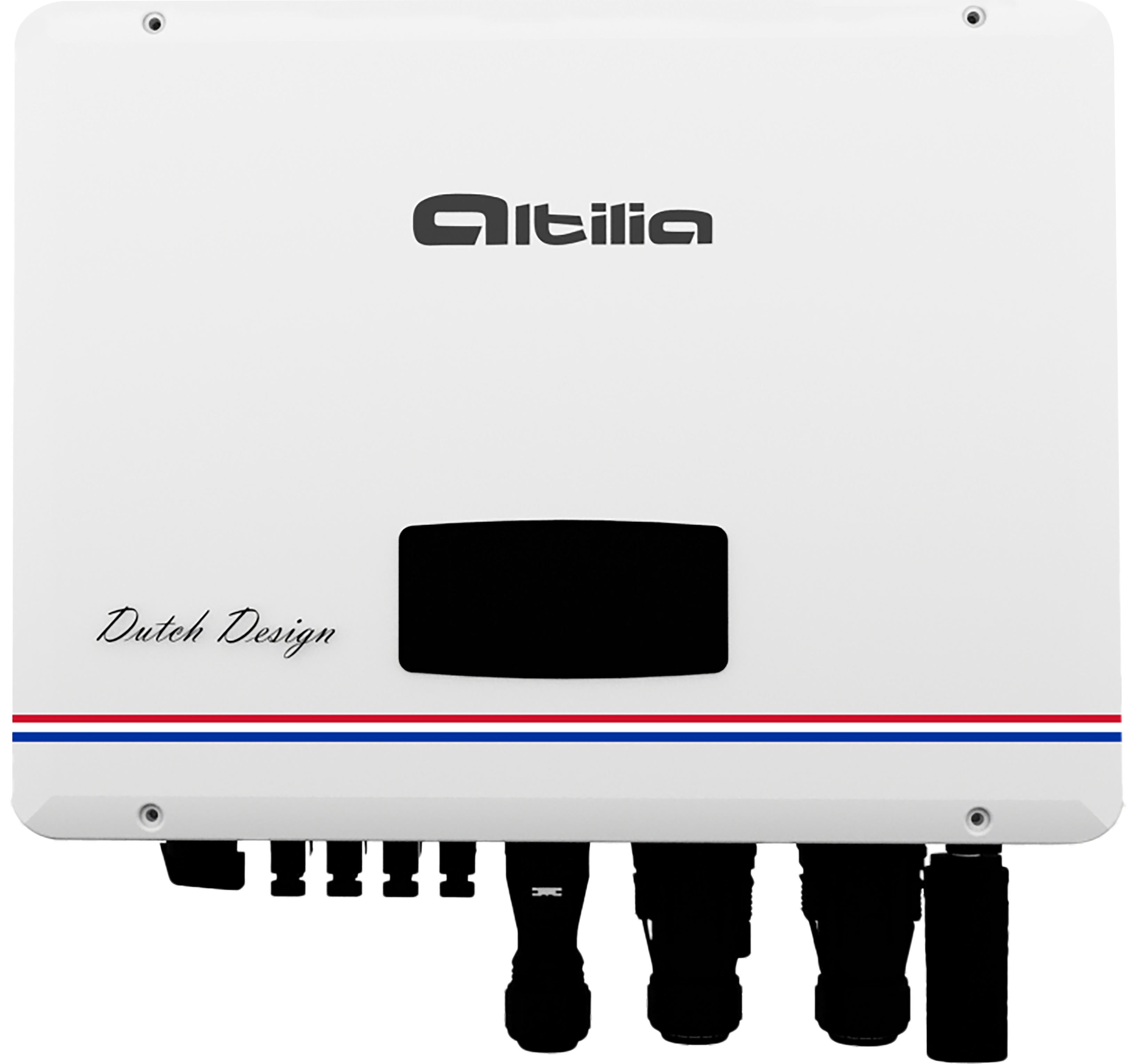

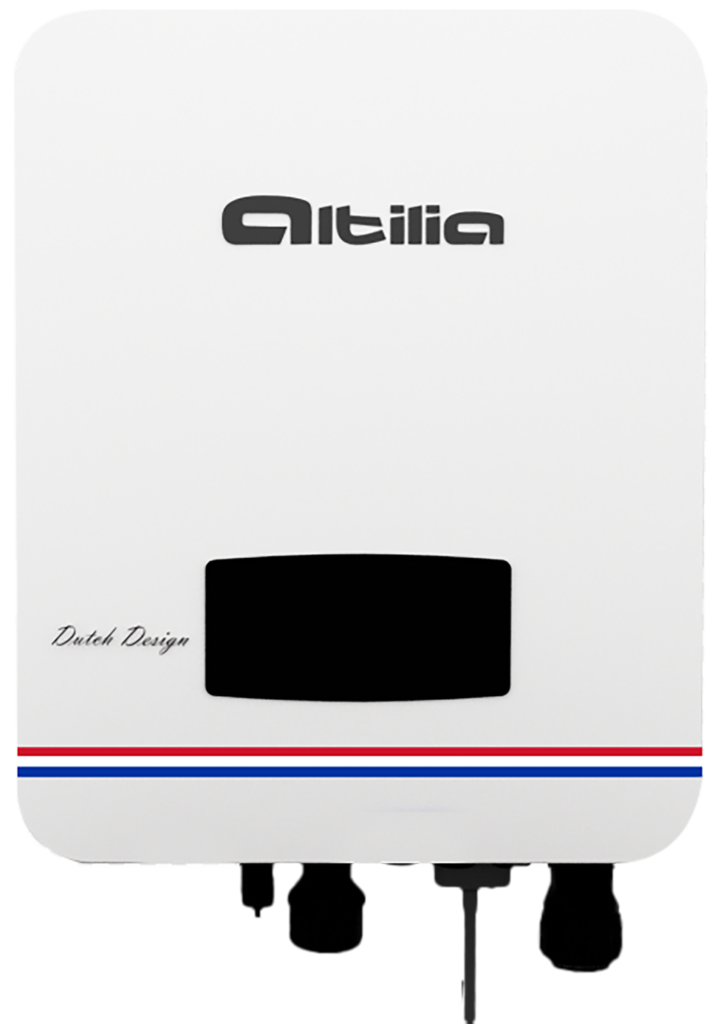

Welke omvormer je krijgt, volgt uit de batterij en je aansluiting. Bij het wandmodel hoort de 1-fase omvormer, in 2,5, 4 of 5 kW. Bij de stapelbatterij hoort de 3-fase omvormer, in zeven vermogens: 3, 5, 8, 10, 15, 20 en 30 kW.
Het vermogen bepaalt hoeveel stroom er tegelijk door de omvormer kan. Een rekenvoorbeeld zonder verliezen: 20 kWh uit de batterij halen duurt met 5 kW vier uur, met 10 kW twee uur. Meer vermogen betekent ook dat de batterij sneller vol is in de goedkope uren van een dynamisch contract. Let op bij de 1-fase omvormer van 5 kW: die laadt en ontlaadt de batterij met 4,0 kW; de extra ruimte is er voor zonnepanelen.
Het vermogen moet passen bij je netaansluiting en bij de grootte van de batterij. Niet elk vermogen past bij elke batterij; de tabel met varianten laat zien wat leverbaar is. Je installateur rekent na wat je aansluiting toelaat.
Alle vermogens op een rij
Per vermogen zie je hieronder hoeveel zonnepanelen je rechtstreeks kunt aansluiten, hoeveel vermogen de omvormer de batterij in en uit kan sturen en hoeveel noodstroom hij levert. Wat de batterij zelf kan leveren, hangt ook af van het aantal modules; dat staat op de pagina's van het wandmodel en de stapelbatterij.
| Omvormer | Fase | Max. zonnepanelen | MPPT-ingangen / strings | Batterij laden en ontladen (max.) | Noodstroom (continu) |
|---|---|---|---|---|---|
| 2,5 kW | 1-fase | 3,8 kW | 1 / 1 | 2,5 kW | 2,5 kVA |
| 4 kW | 1-fase | 6,0 kW | 2 / 2 | 4,0 kW | 4,0 kVA |
| 5 kW | 1-fase | 7,5 kW | 2 / 2 | 4,0 kW | 5,0 kVA |
| 3 kW | 3-fase | 5 kW | 2 / 2 | 3 kW | 3 kVA |
| 5 kW | 3-fase | 7,5 kW | 2 / 2 | 5 kW | 5 kVA |
| 8 kW | 3-fase | 12 kW | 2 / 2 | 8 kW | 8 kVA |
| 10 kW | 3-fase | 15 kW | 2 / 2 | 10 kW | 10 kVA |
| 15 kW | 3-fase | 22,5 kW | 2 / 3 | 15 kW | 15 kVA |
| 20 kW | 3-fase | 30 kW | 2 / 4 | 20 kW | 20 kVA |
| 30 kW | 3-fase | 45 kW | 2 / 4 | 30 kW | 30 kVA |
Zonnepanelen aansluiten
Nieuwe zonnepanelen kunnen rechtstreeks op de omvormer, zodat je geen aparte zonnepanelen-omvormer nodig hebt. De 1-fase omvormer heeft één MPPT-ingang bij 2,5 kW (tot 3,8 kW aan panelen) en twee bij 4 kW (tot 6,0 kW) en 5 kW (tot 7,5 kW). Met twee ingangen krijgen twee dakvlakken met een andere ligging elk hun eigen ingang.
Heb je al panelen met een eigen omvormer, micro-omvormers of optimizers? Die blijven werken, welk merk het ook is. De batterij laadt dan met het overschot dat je bestaande installatie in huis opwekt. Bij de 3-fase omvormers heeft elk vermogen twee MPPT-ingangen; het maximale paneelvermogen loopt van 5 kW bij de 3 kW-omvormer tot 45 kW bij de 30 kW-omvormer. Tot en met 10 kW is er per ingang één string, bij 20 en 30 kW zijn het er twee. De 15 kW-omvormer heeft twee ongelijke ingangen: de ene neemt tot 20 A, de andere tot 32 A, samen voor drie strings. Je installateur kiest de omvormer die bij je dak past en verdeelt de strings over de ingangen.
Noodstroom: wat je mag verwachten
Elke Altilia hybride omvormer heeft een noodstroomuitgang. Je installateur legt daarop een aparte noodstroomgroep aan, en jij kiest wat erop komt: koelkast, cv-ketel, internet, verlichting. Hoeveel je tegelijk kunt gebruiken, begrenst het vermogen van de omvormer.
Valt het net uit, dan schakelt de omvormer zijn noodstroomuitgang binnen 10 milliseconden om. Hoe de noodstroomgroep in je meterkast wordt aangesloten, bespreekt je installateur met je. Zonder noodstroomgroep is bij een storing ook in huis de stroom weg tot het net terug is.
Plaatsing, installatie en sturing
De omvormer is IP65 en mag binnen of buiten hangen, maar niet in de volle zon, regen of sneeuw; buiten hoort er een afdak boven. Hij werkt tussen -25 en 60 °C. Bij de stapelbatterij hangt de omvormer verticaal aan een stevige muur op een brandwerende ondergrond, met minstens 30 centimeter vrij erboven en 50 centimeter aan beide zijden, voor de koeling en voor onderhoud. De 1-fase omvormer meet 37 bij 53,5 centimeter, weegt 18,5 kilo, blijft onder 25 dB en verbruikt in stand-by minder dan 10 watt.
De installatie doet een erkend installateur, volgens NEN 1010. Hij plaatst een meter met stroomsensor bij de hoofdaansluiting, zodat de omvormer weet wat je huis verbruikt en teruglevert, en koppelt de wifi-dongel. Bij grote vermogens kunnen meerdere omvormers samenwerken.
Via de dongel stuurt Altilia AI de omvormer aan: elke dag een plan op weersverwachting, stroomprijzen en jouw verbruik, elk kwartier bijgestuurd. Met een dynamisch contract volgen je prijzen de day-ahead-markt. Je koopt daarbij niet zelf in op een stroombeurs; dat doet je leverancier. In de Altilia-app zie je live wat de omvormer doet. We leveren de omvormer als onderdeel van een set met een Altilia-batterij. Ontworpen, getest en ondersteund in Renswoude.
